GPIO推挽复用输出_AF_PP模式工作原理

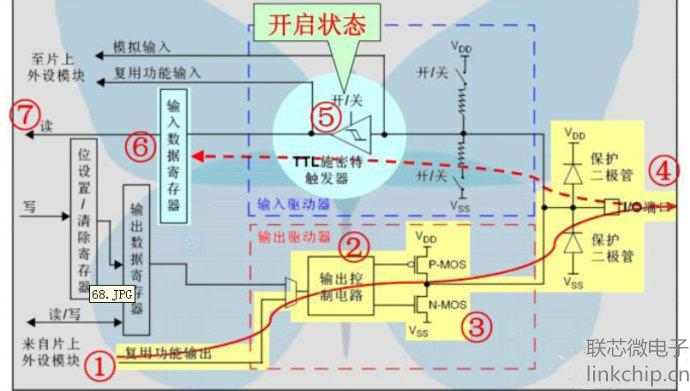

STM32 MCU GPIO推挽复用输出模式的工作原理
编号2“输出控制电路” 输入是与复用功能的输出端相连
此时“输出数据寄存器”被从输出通道断开了，片上外设的输出信号直接与“输出控制电路”的输入端想连接。
我们将GPIO配置成复用输出功能后，假如相应的外设模块没有被激活，那么此时IO端口的输出将不确定。
其它部分原理与前面叙述的模式一样，包括对“输入数据寄存器”的读取方式也是一样的。
