STM意法半导体MCU GPIO带下拉输入_IPD 模式工作原理

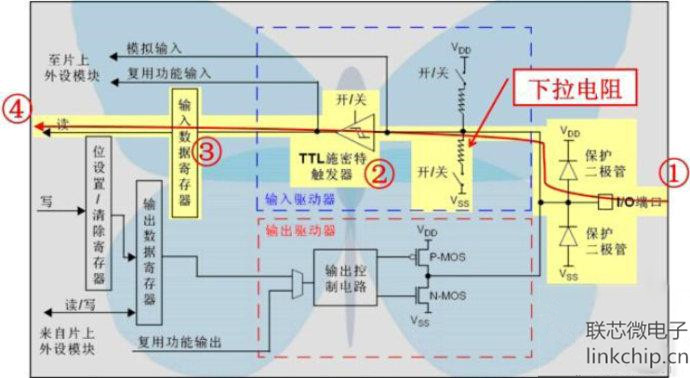

对于输入下拉模式的输入，是在数据通道的下部，接入了一个下拉电阻。
根据STM32的数据手册，这个下拉电阻阻值也是介于30K~50K 欧姆。

对于要加上拉或下拉电阻：
1.当作单片机作为输入时，假设我们直接在IO端口接一个按键到地（或电源）。
因为按键按，于不按管脚都是悬空的。单片机就很难检测按键是否按下。
所以人为的接一个上拉（或下拉）。以确定未按下的时候IO输入电平的状态
2.可以提高芯片的抗干扰能
3.当单片机的IO口作输出时，如果不接上拉电阻只能提供灌电流。无法输出电流驱动外接设备。这时也需要考虑上拉电阻。这样才可以使IO输出高电平
