ST意法半导体MCU GPIO开漏复用输出_AF_OD模式工作原理



GPIO开漏复用输出_AF_OD模式工作原理

GPIO的开漏复用输出模式与开漏输出模式的工作原理基本相同

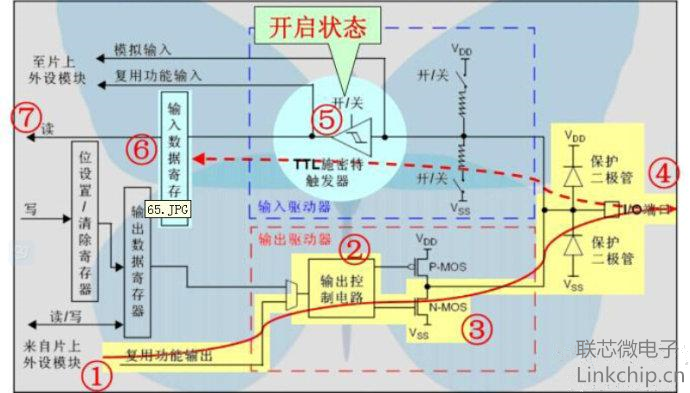

不同的是编号为2 的输入的源不同，它是和复用功能的输出端相连
此时的“输出数据寄存器”被输出通道给断开了。
从上面的这个图，我们还可以看到CPU同样可以从“输入数据寄存器”读取到外部IO端口变化的电平信号。
