ST意法半导体MCU GPIO模拟输入_AIN 模式工作原理

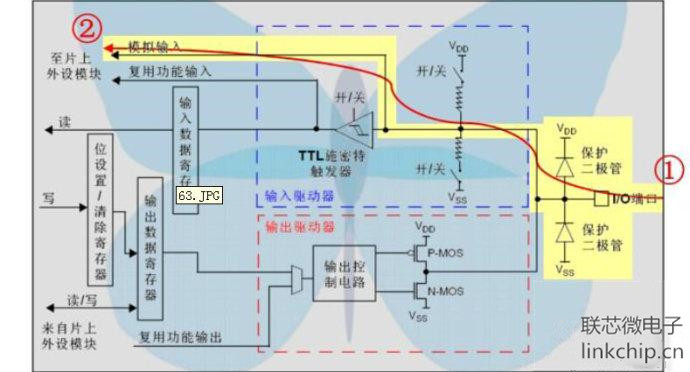

如果把STM32配置为模拟输入模式时，工作原理就比较简单了，信号从左边编号为1 的端口进
从右边编号为2的一端直接进入STM32单片机的AD模块。
细心的朋友可以看到数据通道中上拉、下拉电阻和施密特触发器，这时均处于关断的状态，
“输入数据寄存器”就不能反映IO端口上的电平变化的状态了
换句话说，也就是在模拟输入状态下，CPU不能通过“输入数据寄存器”读到IO端口变化的数据了
