STM意法半导体MCU GPIO带上拉输入_IPU 模式工作原理

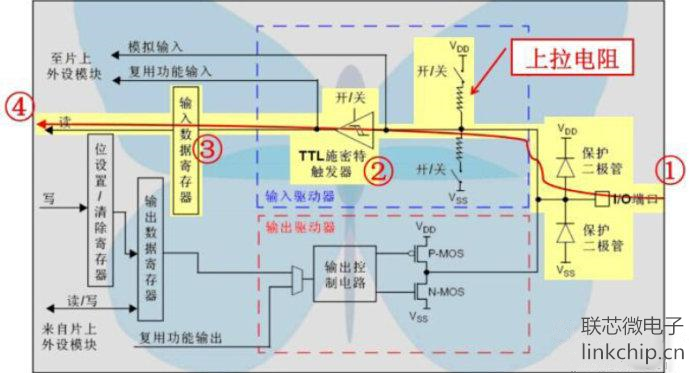

上图是STM32的GPIO带上拉输入模式的原理图。
与前面介绍的浮空输入模式相比，仅仅是在数据通道上面，接入了一个上拉电阻，
根据STM32的数据手册，这个上拉电阻阻值介于30K~50K 欧姆。
同样，CPU可以随时在“输入数据寄存器”的另一端，通过内部的数据总线读出I/O 端口的电平变化的状态。
