STM32 MCU GPIO浮空输入_IN_FLOATING模式工作原理

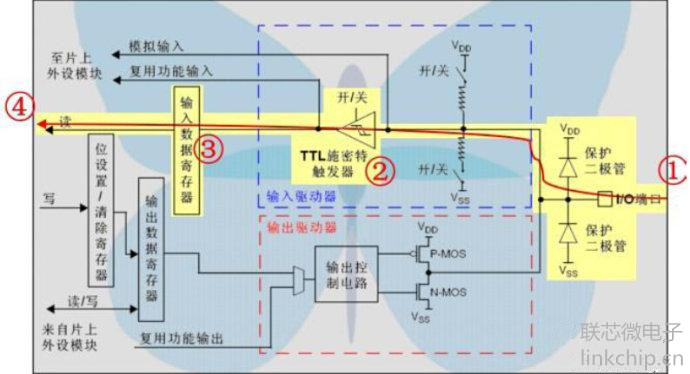

以上截图就是浮空输入模式的原理图，
图中阴影的部分在浮空输入模式下是处于不工作状态的，尤其是下半部分的输出电路
实际上这时的输出电路与输入的端口处于隔离状态。
黄色的高亮部分显示了数据传输通道，
外部的电平信号通过左边编号1的I/O 端口进入STM32内部
经过编号2的施密特触发器整形以后送入编号为3的“输入数据寄存器”
在“输入数据寄存器”的另一端(编号4) ，CPU通过内部的数据总线可以随时读出I/O 端口的电平变化的状态。
