极海APM32F035高压灌溉水泵参考方案

作者: admin 时间:2025-01-23 来源:未知
摘要:直流无刷电机以其节能高效、使用寿命长、运行可靠且无电火花,以及结构简单易于维护等优点,已在办公设备、智能家居、消费家电、工业设备及医疗设备等领域实现规模化应用。随...

  直流无刷电机以其节能高效、使用寿命长、运行可靠且无电火花,以及结构简单易于维护等优点,已在办公设备、智能家居、消费家电、工业设备及医疗设备等领域实现规模化应用。随着智能化技术的进步和成本降低,BLDC(Brushless Direct Current)的应用预计将进一步渗透到各个行业,其中泵类设备便是受益者之一。

  极海电机控制芯片产品旨在满足市场对于功能丰富、性能稳定、易用灵活的需求。APM32F035电机控制专用MCU凭借其良好的可扩展性和灵活性,适用于多种类型的电机控制应用,提供丰富的配置选项和接口标准,包括预驱、LDO、保护电路等,简化了外围电路设计,提高了系统集成度。

  APM32F035高压灌溉水泵参考设计介绍

  基于降本增效考量,极海推出APM32F035 220V高压灌溉水泵参考设计,具有增强的抗干扰性,支持恒功率控制,保证水流量稳定。该参考设计不仅包含了电机控制所需的核心功能和高性能算法,还充分考虑与其他外围器件的良好互联和协同工作。

  APM32F035作为该参考设计的主控芯片,负责控制整机系统的运行和参数调节,执行电机控制逻辑和信号采样;通过UART接收上层应用下发的控制指令,进而执行内部电机算法逻辑控制,并同步对母线电压信号以及电机相电流信号进行ADC采样,然后输入至MCU内部进行处理,可保障电机更为高效、平稳、低噪声地运行。

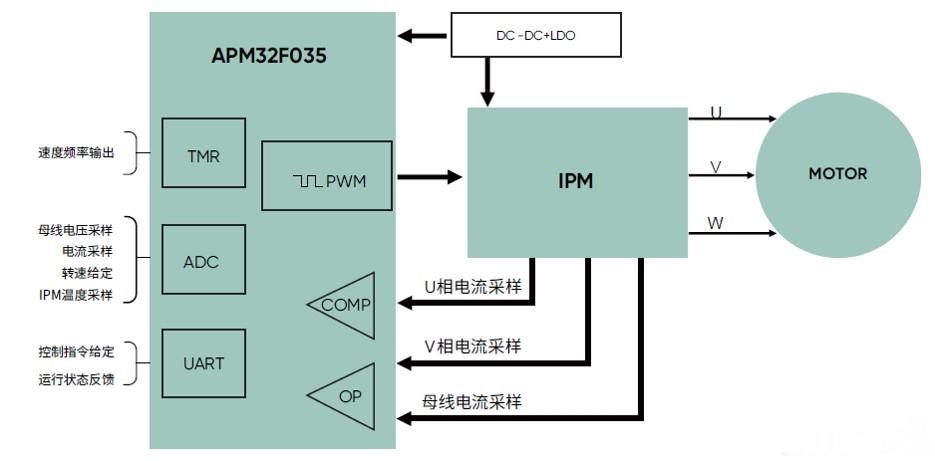

  APM32F035高压灌溉水泵应用方案实现框图
  APM32F035高压水泵参考设计特点:

  ■采用无感FOC矢量控制,高效率、低噪声

  ■集成多运放、比较器,精简电路,降低干扰

  ■高控制带宽,适应各种负载场景,流量波动小

  ■具备离水保护、过/欠压、软件过流、硬件过流、IPM温度过高等保护功能,实时监控电机状态,安全可靠

  ■高速运转,满足超高扬程需求

  ■超高响应,快速启停,提供各种水流功能。

  APM32F035电机控制专用MCU关键优势:

  ●基于Arm®Cortex®-M0+内核,72MHz高主频

  ●Flash 64KB,SRAM 10KB,BootLoader 4KB

  ●内置M0CP协处理器:硬件配置包括移位、32bit/32bit除法器、开方、三角函数等,用更短运算时间实现更复杂运算

  ●模拟外设:OP-AMP×4,COMP×2,12-bit ADC×1

  ●数字外设:SPI×1,U(S)ART×2,I2C×1,CANx1,DMA

  ●电机专用PWM:支持互补、刹车,可与M0CP联动

  极海APM32F035 220V高压灌溉水泵参考设计提供包含软件(程序代码)、开发板、技术手册、SDK等在内的开发资料包。如您有意,可通过联科芯官网联系在线客服,
