针对300W级电动工具市场，极海半导体推出APM8S007增强型8051 MCU与GHD3440三相栅极驱动器组合方案。通过高集成度设计实现外围BOM减少40%，支持无感方波控制与全保护功能，满足成本敏感型工业级应用需求。

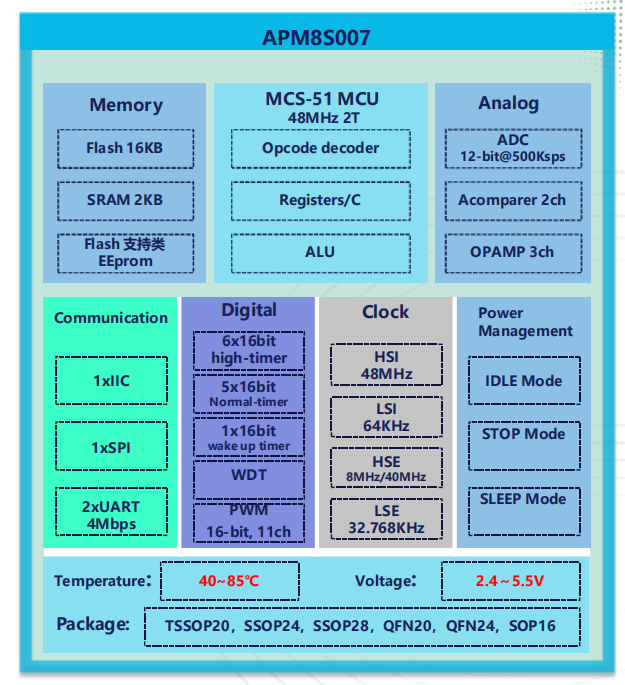

一、8051增强型8位MCU-APM8S007产品优势
基于8051内核，48MHz 2T,具备MDU
Memory：Flash 16KB,SRAM 2KB
模拟外设：3xOP，2xCMP，1xADC 12-bits/500K
数字外设：SPI×1，UART×2，I2C×1
电机专用PWM：支持独立/互补/同步/死区
一对VDD/VSS,最多一对HSE或LSE
专用烧录协议：HCK、HDA可复用为IO
所有GPIO支持ADC通道
所有数字功能可分配到任意GPIO
消费级：-40℃~85℃

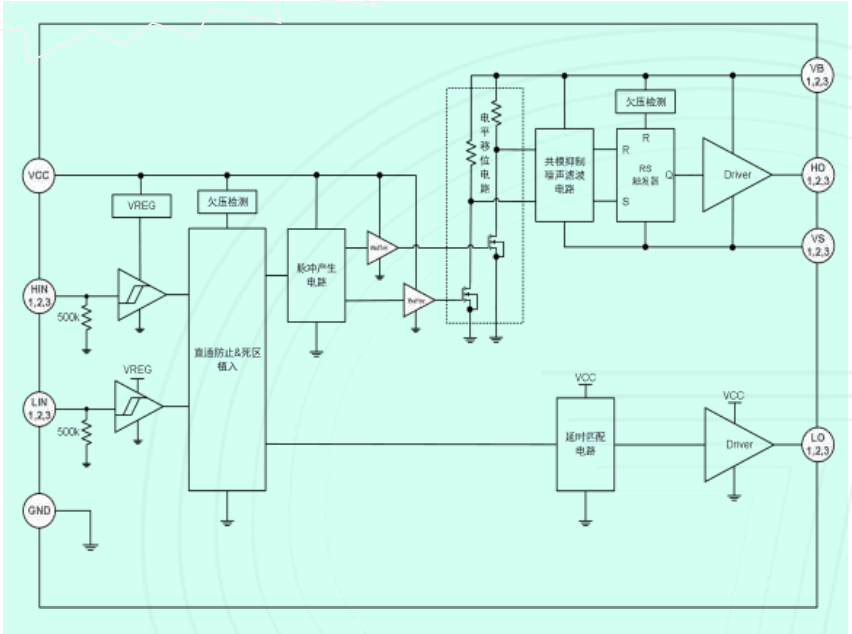

二、双N沟道三相电机专用栅极驱动器-GHD3440产品优势
悬浮偏移电压+200V
电源电压工作范围：5~20V
内置VCC、VBS欠压保护UVLO
内置直通防止功能
内置250ns死区时间
高低端通道匹配
输出与输入同相
输入引脚内置下拉电阻
3.3V/5V输入逻辑兼容
高峰值电流输出能力
峰值输出电流1.0A 15V，3.3nF负载上升时间65ns
峰值吸入电流1.3A 15V，3.3nF负载下降时间40ns

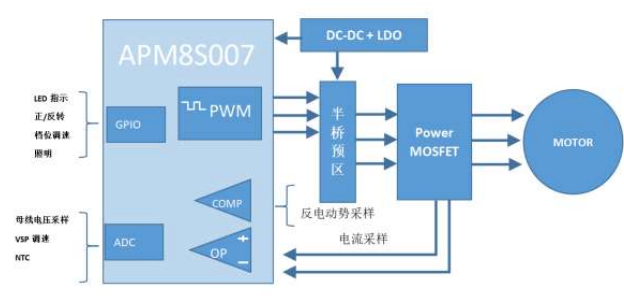

三、极海APM8S007+GHD3440电动工具方案
20V电压输入，功率300W
集成多路运放、比较器、500kSPS高速ADC等，精简外围电路
无感方波控制，优化无感启动算法，100%启动成功。
低速持续输出大扭矩，堵转时仍保持扭矩持续输出。
具备电量指示、故障指示、高低档切换、反转自停、正反转切换、工作照明、电池温度检测功能。
具备输入过欠压保护、过流保护，过温保护、缺相保护、
堵转保护等功能。

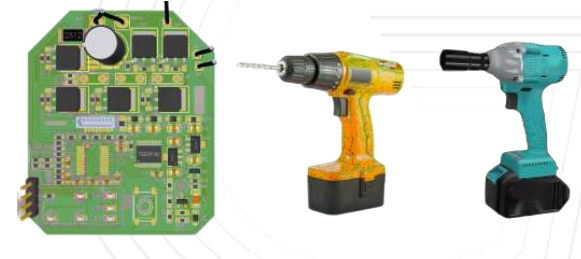

极海APM8S007+GHD3440组合方案以单芯片集成、工业级可靠性及极致成本优势，成为角磨机/电钻/电锯等300W级工具的首选方案，助力客户缩短2个月开发周期。如需相关资料，可联系极海代理商联科芯微电子销售经理 LEO WANG 电话：15994707769
