工业设备在提高工业自动化水平和加快生产效率方面发挥着重要作用。工业HMI(人机界面)作为用户与机器之间的交流平台，具有信息转换、系统控制、人机通信等功能，有助于完成工业控制中的各种辅助智能操作。随着工业4.0的快速发展，人机交互应用的覆盖面越来越广。
工业HMI又称智能触摸操作控制显示设备。为了满足企业对工业HMI高清化、集成化、智能化的交互要求，可以使用MCU实现其基本功能，性价比高。此外，它还可以执行简单的编程和处理输入数据等智能操作。
极海工业HMI应用方案介绍
为增强用户与工业控制设备之间的交互体验，极海推出APM32F407HMI应用方案，主控采用APM32F407高性能MCU、8080接口、LCD液晶显示屏以及I2C接口触摸屏，可灵活、便捷、高效地满足设备信息参数显示与控制参数设置等实际应用需求。

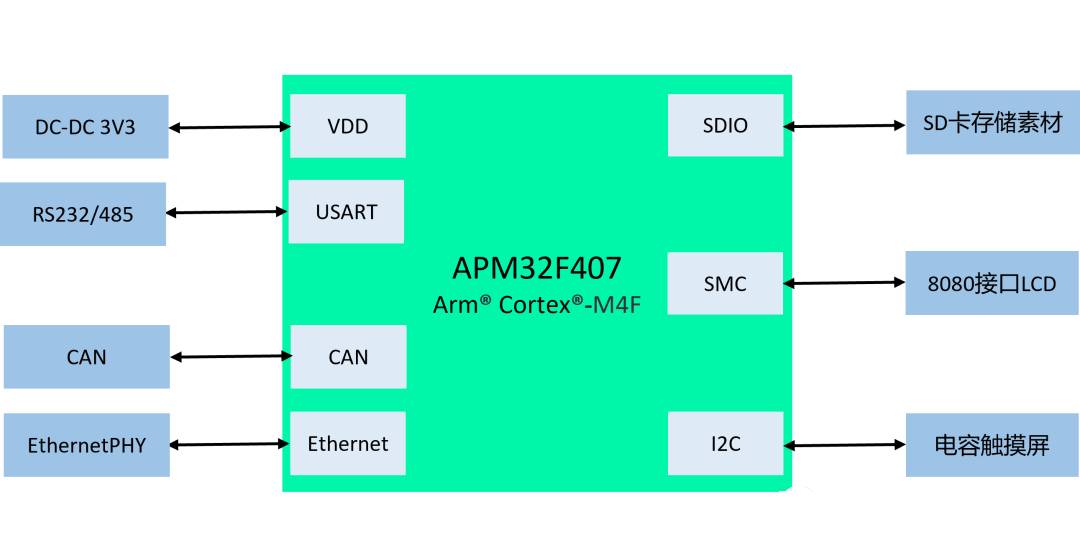

APM32F407HMI方案实现框图
APM32F407HMI应用方案各功能模块作用：
■文件读取模块：SDIO端口连接SD卡，读取存储素材图片文件和字库字符文件；
■LCD显示模块：SMC端口连接8080LCD液晶屏，用于图像显示；
■触摸屏模块：I2C接口连接电容触摸屏，用于读取触摸坐标数据；
■通信模块：USART、CAN、Ethernet用于和控制系统通信，获取显示数据参数；
■应用UI模块：应用软件读取SDIO素材，并根据应用需求以及数据参数，将相关信息显示在液晶屏上，并根据触摸屏进行界面切换等。
APM32F407HMI应用方案性能优势：
■32位Arm®Cortex®-M4F内核，工作主频168MHz，支持DSP指令，Flash512KB/1MB，SRAM192+4KB；
■专用高效的SMC接口，驱动8080接口LCD液晶屏；
■集成U(S)ART*6、CAN*2、Ethernet等多种通信方式满足各类交互需求；
■便捷的素材更新方式：素材通过读卡器即可更新到SD卡；
■简洁的图形应用接口：专用图片显示和字库显示函数接口。
芯片的使用给工业HMI系统带来性能与成本上的优势。极海APM32F407HMI应用方案可轻松实现图像与数据显示目标，满足便捷、直观的操作需求。
