中国汽车工业协会近日公布的2022年汽车行业产销情况显示，新能源汽车销量持续爆发式增长，年销量突破680万辆，普及率进一步提升。新能源汽车市场的快速发展，离不开充电桩的支撑。充电桩作为新能源汽车的基础补能设施，已经进入全面规模扩张期。在政策驱动向需求驱动转变的推动下，国内新增公共充电桩市场空间将达到510亿元。
交流充电桩和直流充电桩是充电桩的两大主要类型，已经形成一定的产业规模，带动相关部分迎来新的发展壮大阶段。极海在充电桩应用与开发上具有简易方便、安全可靠、实时稳定、功能丰富等特点，主控APM32系列工业级MCU以其集低功耗、高性能、高集成、高稳定等优势，在主流充电桩的充电管理、数据通讯与处理等方面得到了充分利用。目前极海交流/直流充电桩应用方案已获得多家行业客户的认可并实现量产出货。
交流充电桩
交流充电桩，是指采用传导方式为具有车载充电机的电动汽车提供交流电源的专用供电装置，包括人机交互单元、控制单元、计量单元、安全防护单位，适用于小型纯电动车或可插电混合动力电动车，一般充满电的时间需要3到8个小时。
极海交流充电桩应用方案主控采用APM32F407系列工业级MCU实现控制与通信传输，是一款提供稳定输出的应用方案，助力客户产品快速落地。通过电压电流检测，该方案能实现持续有效的动力输出。同时，可直观读取显示面板信息，实现物联实时通信终端服务，并通过电压电流检测分析充电效率。
APM32F407交流充电桩方案优势：
■基于Arm®Cortex®-M4内核用于整桩控制
■交流工作电压220VAC，额度输出电流32A
■支持无线视频IC卡、遥控、二维码启动，提供便捷地使用体验
■集成运行/故障状态监测、充电分时计量、历史数据记录与存储功能
■联动物联网功能，实现物联实时通信终端服务
■可通过电压电流检测，实时反馈电量/充电速率/满电百分比/充满剩余时间等信息，显示面板可直观读取

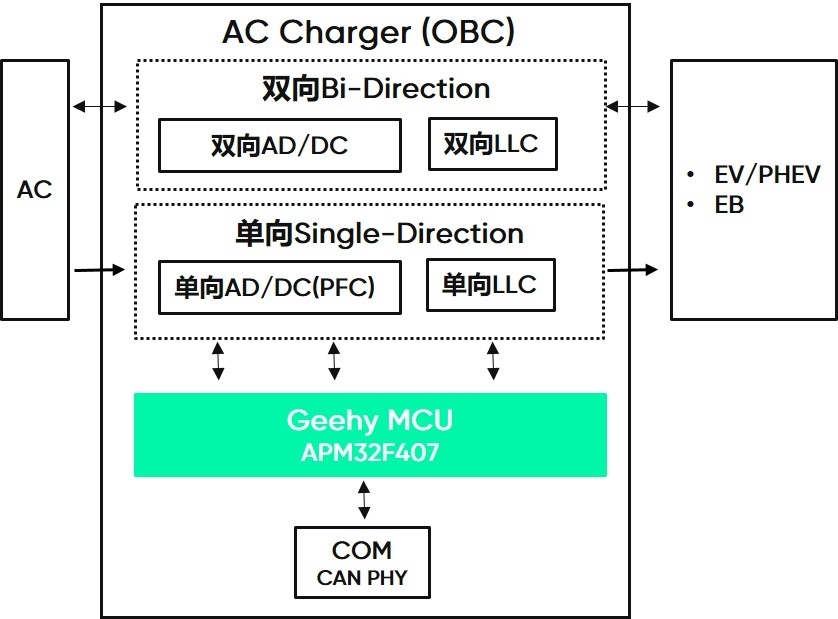

方案框图
交流充电桩需要的实时人机交互、ADC采集高压信号、PWM检测、读写、数据记录、光耦控制等功能，APM32F407系列MCU凭借丰富的外设及资源，都可满足上述设计需求。
APM32F407系列MCU关键特性：
■工作主频168MHz，支持单精度FPU与DSP指令
■FLASH 512KB/1MB，SRAM 192+4KB，支持外部存储器扩展
■丰富外设资源：12位ADC*3、12位DAC*2、U(S)ART*6、I2C*3、SPI*3(I2S*2)、USB_OTG*3、CAN*2、SDIO、Ethernet等
■支持BN/SM3/SM4国密算法
■封装：LQFP64/100/144/176
■工作温度：-40℃~+105℃
