高达1.8A输出电流/单通道H桥直流有刷驱动芯片-SS8837T

作者: admin 时间:2024-06-22 来源:未知
摘要:SS8837T为摄像机、消费类产品、玩具和其它低电压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。此器件能够驱动一个直流电机或诸如螺线管的器件,输出由N沟...

  SS8837T为摄像机、消费类产品、玩具和其它低电压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。此器件能够驱动一个直流电机或诸如螺线管的器件,输出由N沟道功率MOSFET组成的H桥电路,以驱动电机绕组。内部电荷泵生成所需的栅极驱动电压。
  SS8837T具有一个PWM(IN/IN)输入接口;还提供用于过流保护、短路保护、欠压闭锁和过热保护的内部关断功能。
  SS8837T芯片模式
  SS8837T的设备功能模式:H桥控制,SS8837T使用PWM输入接口(也称为IN/IN接口)进行控制;每个输出由相应的输入引脚控制。
  SS8837T能够提供高达1.8A的输出电流。它运行在0至12V之间的电机电源电压,以及1.8V至12V范围内的器件电源电压上。
  睡眠模式:如果nSLEEP引脚进入逻辑低电平状态,则SS8837T进入低功耗睡眠模式。在这种状态下,所有不必要的内部电路都会断电。
  SS8837T芯片特征
  1.工作电压范围:1.8-12V;工作电流范围:1.0-1.8A
  2.H桥电机驱动器--驱动一个直流电机或其他负载
  3.脉宽调制(PWM)或PH/EN接口
  4.低导通阻抗的金属氧化物半导体场效应管(MOSFET):RDS(HS+LS)为0.26Ω
  5.具有120nA最大睡眠电流的低功耗睡眠模式
  6.独立的电机和逻辑电源引脚:电机VM--0至12V;逻辑VCC--1.8至12V
  7.小型封装尺寸
  SS8837T典型应用原理图

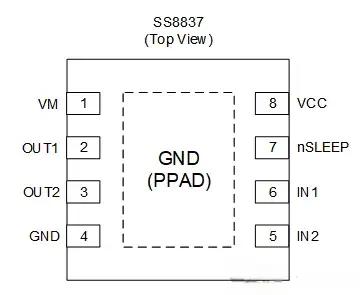

  SS8837T引脚封装
  SS8837T保护和特性
  (1)过流保护(OCP)
  每个功率管的电流限制模拟电路通过移除栅极驱动来限制功率管的电流。
  (2)过温保护(TSD)
  如果芯片温度超过安全范围,所有的H桥场效应管都将关断,并且nFAULT引脚将被拉低。一旦温度降至安全水平,将自动恢复正常工作。
  (3)欠压保护(UVLO)
  如果VM电压低于欠压锁定阈值,芯片内部所有电路都不工作并且内部逻辑都清零。直到VM电压升高至比UVLO阈值高时才恢复工作。
        SS8837T应用实例
  1.机器人
  2.电动玩具
  3.安防相机
  4.指纹锁
