SS8847E是一个双桥电机驱动器，有两个H桥驱动器，可以驱动两个直流有刷电机，一个双极步进电机，螺线管，或其他电感负载。每通道负载电流可达1.0A，每个H桥的输出驱动模块由P+n通道功率MOSFET组成，配置为H桥以驱动电机绕组。每个H桥都包括调节或限制绕组电流的电路。
SS8847E封装16针，5.0mm×6.4mm ETSSOP和背面有个外露的热垫。
电机输出电流可以由外部脉宽调制器(PWM)或内部PWM电流控制器控制，电流调节(内部PWM电流控制)是一个固定的关断时间PWM缓慢衰减。在外部PWM控制模式下，当高侧MOSFET开启时，绕组的感应电流上升，在高侧MOSFET关闭时，绕组的感应电流上升，从而产生再循环电流。
SS8847E包括一个低功耗睡眠模式，使系统在不驱动电机时节省电力。它还提供故障保护，包括:欠压锁定(UVLO)和过温保护(OTP)。
SS8847E相关特性：
1.工作电压范围：2.7-15V；工作电流范围：1.0-1.5A
2.两个内部全桥驱动器
3.睡眠模式低电流（1uA）
4.低导通阻抗的金属氧化物半导体场效应管（MOSFET）：RDS(HS+LS)为1.0Ω
5.低静态电流（1.1mA）
6.过温输出标志
7.热增强表面贴装封装

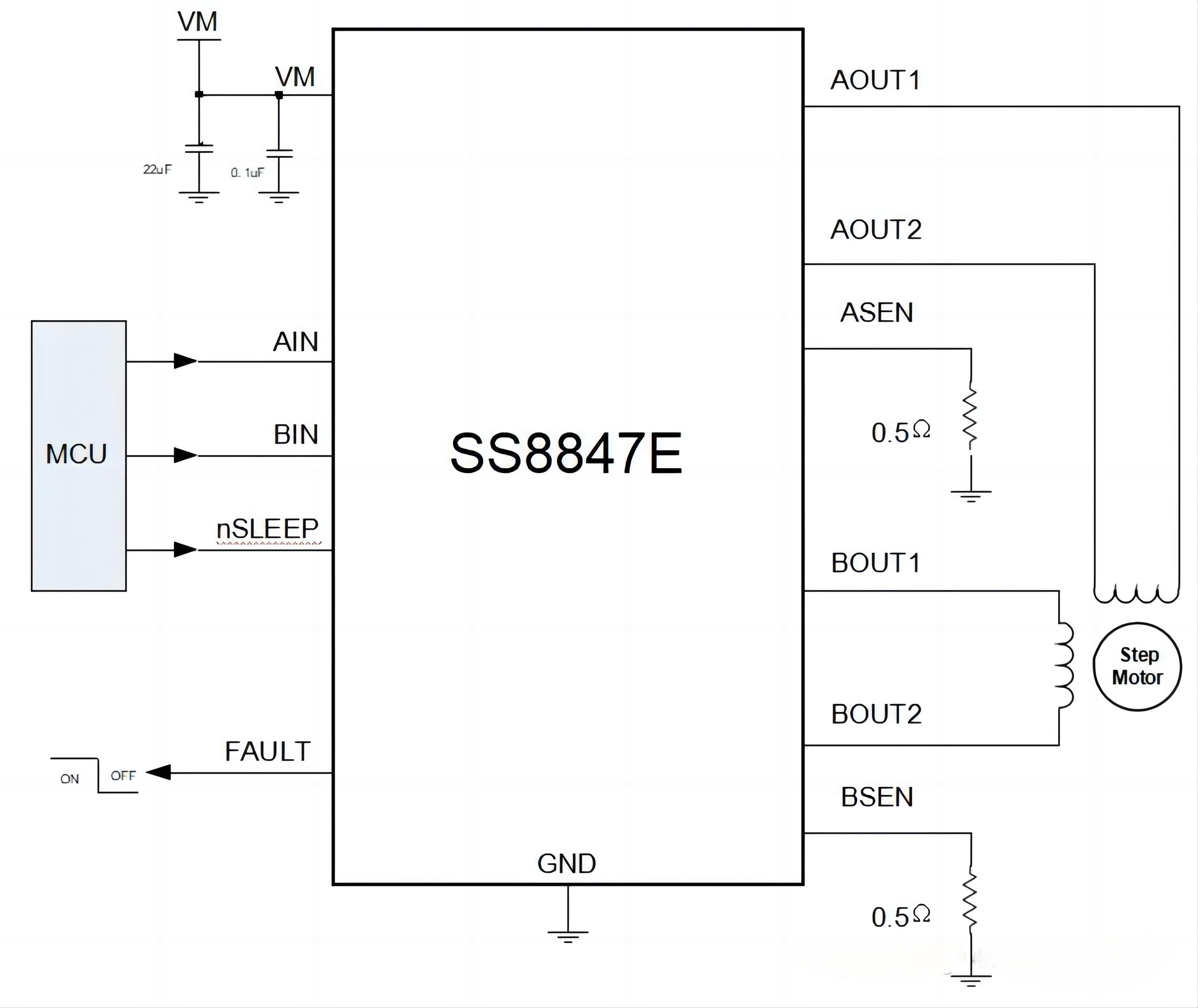

SS8847E典型应用原理图
SS8847E保护和特性
过流保护（OCP）
每个功率管的电流限制模拟电路通过移除栅极驱动来限制功率管的电流。
过温保护（TSD）
如果芯片温度超过安全范围，所有的H桥场效应管都将关断，并且nFAULT引脚将被拉低。一旦温度降至安全水平，将自动恢复正常工作。
欠压保护（UVLO）
如果VM电压低于欠压锁定阈值，芯片内部所有电路都不工作并且内部逻辑都清零。直到VM电压升高至比UVLO阈值高时才恢复工作。
SS8847E应用案例
1.舞台灯光
2.洗衣机
3.打印机
4.洗碗机
