汽车尾灯,包括刹车灯、倒车灯、转向灯、雾灯等,是车辆的重要组成部分。它们不仅可以在光线低暗时发出照明信息,还可以向周围环境传递车辆的行驶状态和意图信号,对于行车安全起着至关重要的作用。与传统汽车尾灯相比,贯穿式汽车尾灯更加醒目、美观、安全,因此逐渐成为当代汽车尾灯设计的首选。

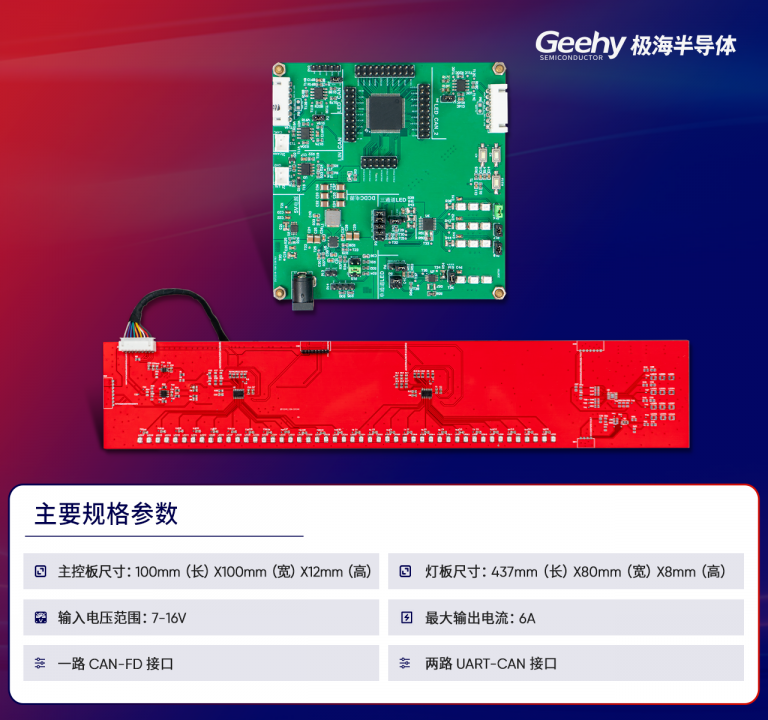

极海推出了一款主控MCU采用G32A1445的贯穿式汽车尾灯解决方案。这款方案注重整机协作,以贴近客户应用需求为出发点,只需少量外部组件,即可保障汽车尾灯应用的高可靠性和易设计性。G32A1445汽车尾灯解决方案不但满足车规要求,更具高辨识度和高可靠性。整机系统由电源LDO电路、BUCK电路、MCU控制电路、LED灯PCBA通信电路和灯板电路等组成,能同时支持传统三路尾灯显示和贯穿式流水显示。
极海G32A1445汽车通用MCU与三路LED灯联动显示红黄灯色,通过PWM控制LED驱动IC输出模式,控制多板频闪、基本路况指示;通过CAN通信接口与多路LED驱动IC实时互联,并控制24通道LED车灯实现闪烁、流水等多模式视觉效果,增加车灯辨识度;实时监测诊断灯板的参数反馈,增加车辆使用的可靠性和安全性;3路CANFD满足客户对CAN通信高带宽、高速率的使用要求,可与车身控制器、智能座舱域控制器等多个总成控制器交互,实现车况信息共享。
![](/uploads/allimg/240531/1-240531142634c8.jpg)
G32A1445汽车尾灯解决方案具有以下特点:
1.多通道LED灯串控制(LED单总线最大支持16个设备节点,最多192个LED通道)
2.一路LIN通信、一路CAN通信,CANFD最高速率达8Mbit/s
3.支持两个灯板控制,单个灯板诊断输出检测
4.支持更友好的EMI性能电源
5.支持软启动、EN控制、PG输出的低Iq电源
6.完善生态链:代码生成器、硬件开发工具、量产级软件(程序代码)、Demo板、技术手册等

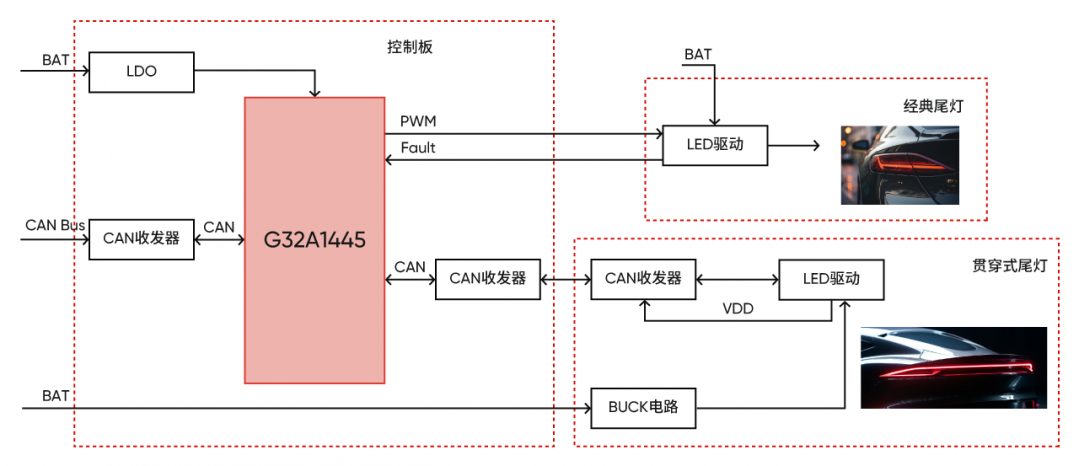

![G32A1445汽车尾灯解决方案实现框图](/uploads/allimg/240531/1-240531142K1533.jpg)
极海G32A1445汽车通用MCU关键特点:
![G32A1445汽车通用MCU关键特点](/uploads/allimg/240531/1-240531142TRF.jpg)
根据极海G32A1445汽车尾灯解决方案,用户在开发时可使用多路PWM、多路通信进行多板间的控制,实现单板贯穿效果,也可集成传统3路LED红黄灯效果,在此基础上还可支持对贯穿式尾灯的个性化布局,如线性、箭垛、几形等多元化高辨识度的显示。
