很多工程师反馈在烧录极海芯片的时候，出现MCU烧录失败的现象，那我们怎么找出烧录失败的原因呢？
一、硬件方面问题
①众所周知，Vcap脚目的是为了保证内部主调压器的电压稳定，如果这个地方不接电容或者参数或位置过于随意，调试、烧录往往会有问题。所以在测试极海APM32F003/APM32F4xx系列的芯片时，务必注意这些引脚接电容接地（一般都是2.2uf电容）。

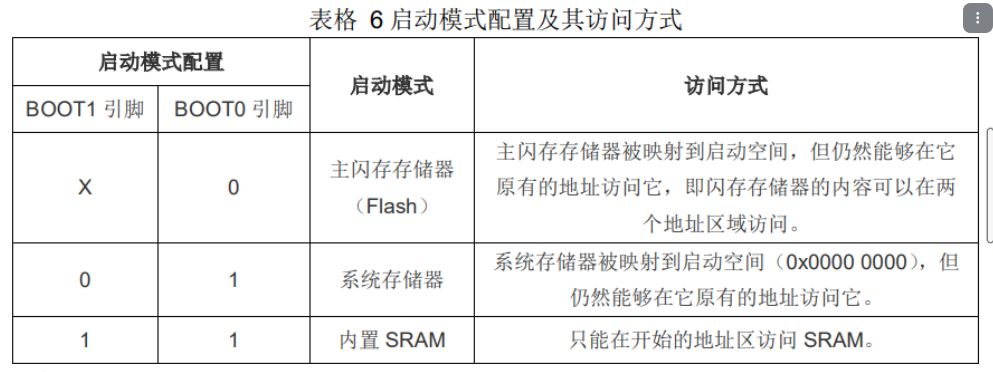

②一般来讲，我们使用JTAG或者SWD模式下载程序时，就是下载到0×80000000里面，即主闪存存储器（Flash）。所以我们要根据用户手册中，确保BOOT0引脚是低电平（一般是10k电阻接地）。
③剩余就是外部因素，由于J-link、DAP-link、ST-link的差异问题，有时候会出现各种各样的问题，例如能烧这款芯片烧不了另外一款芯片、烧了一次导致芯片进入读保护等等。还有就是烧录接口不良等问题。
二、软件问题
因为每个工程师对编程环境各有喜好，大多数工程师都是用keil、IAR作为编译器，J-Flash作为辅助等等。本篇文章主要讲使用keil5和J-Flash中遇到的一些问题。下面我们一起来看一个案例，在使用APM32F030K6T6的过程中，开发和测试都没有问题，但是实际到了生产的时候，由于是人工顶针式烧录，难免会有异常情况，然后我们对烧录异常的芯片进行一系列分析。

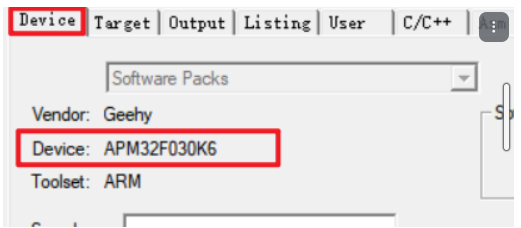

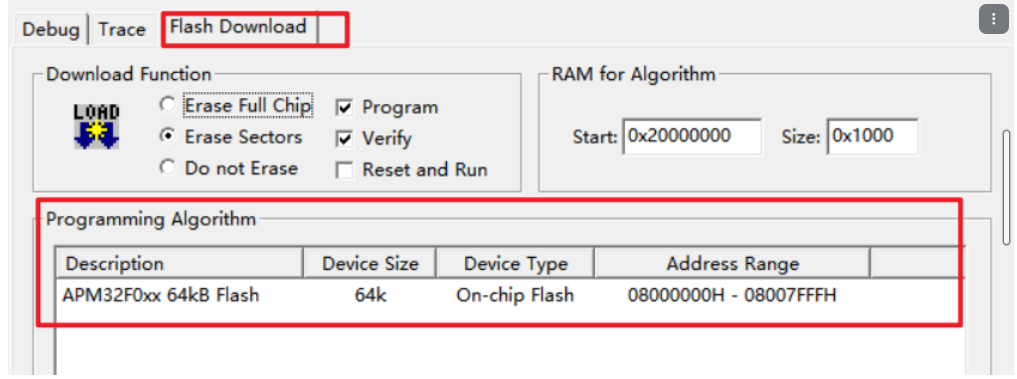

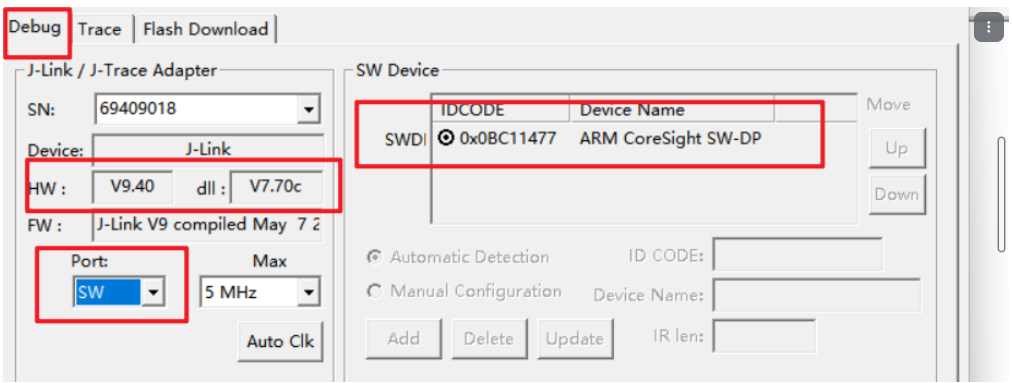

①首先使用keil5看是否能正常识别芯片，先检测一下keil5的配置，确保芯片驱动、J-link正常连接，版本号、SWD、成功识别芯片、下载算法正常。

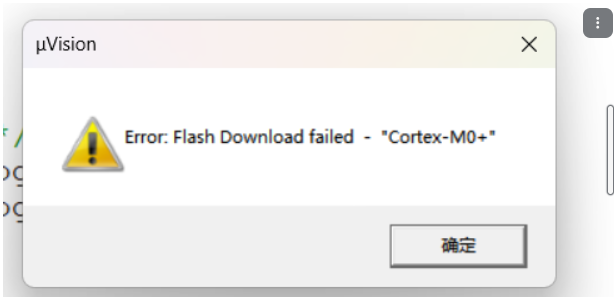

②如图问题出现了，即使上面的因素都确定了，但是仍然没有办法正常烧录。因为现在用的是4pin烧录线，那么会不会是因为没有接reset脚的原因呢，有时候reset脚没有接也会导致烧录异常问题。接着使用了5pin烧录线，并且换了新的杜邦线，确保烧录线没有问题，结果还是不行。

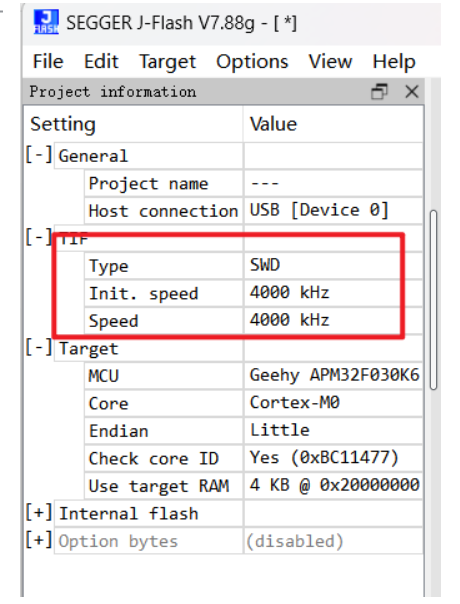

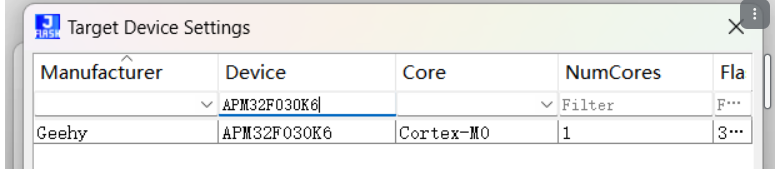

③紧接着我们换J-flash尝试一下，寻找对应芯片驱动、SWD驱动。

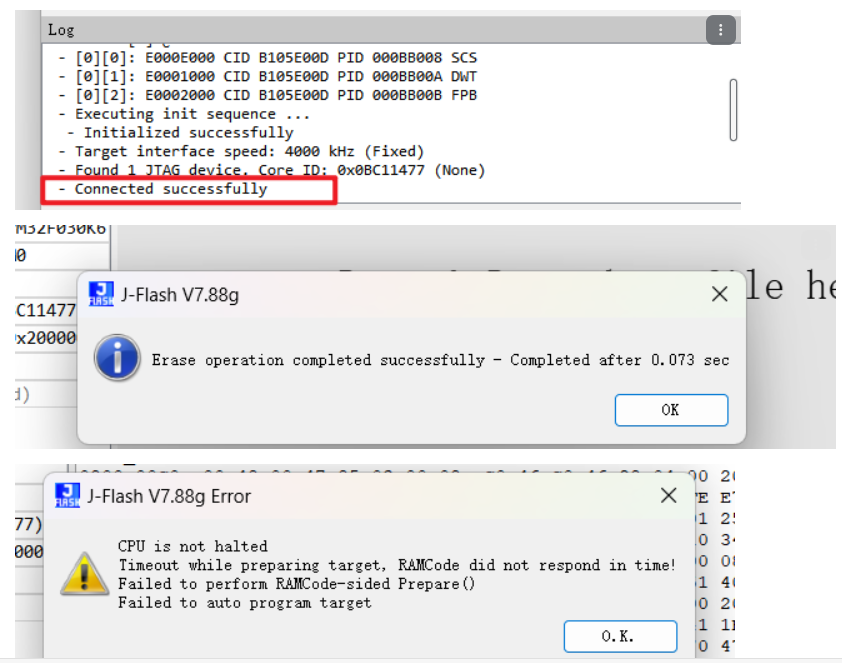

④连接成功后，我们擦除芯片，显示擦除成功。重新尝试一下烧录代码，居然失败了，为什么可以擦除但是不能烧录呢？

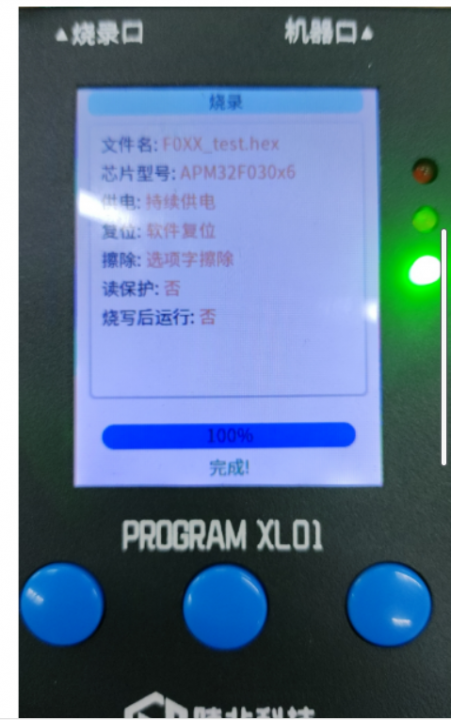

⑤最后考虑到有没有可能是因为人工用离线烧录器的问题（或许人工问题，或许是离线烧录器的问题），导致芯片进入了读写保护，从而导致无法二次烧录造成的烧录不良。尝试更换成另外一款离线烧录器配置成选项字节烧录（即解除读写保护）。最终结果确认是可以烧录，并且再使用keil烧录也没有问题了。
三、总结

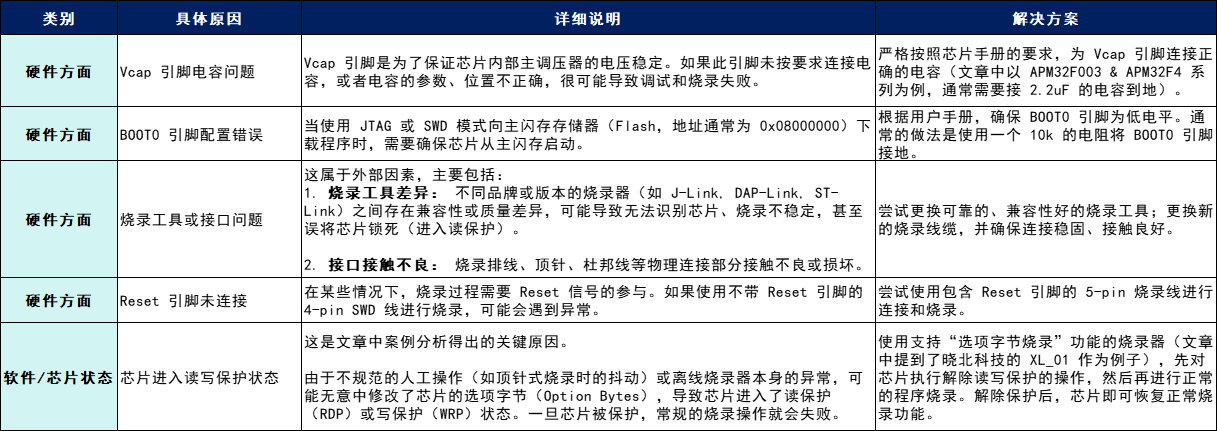

最后，极海芯片烧录的相关问题总结如下，大家可以根据下面表格进行排查。
