小小的一颗极海APM32E030芯片--ADC使用如此丰富

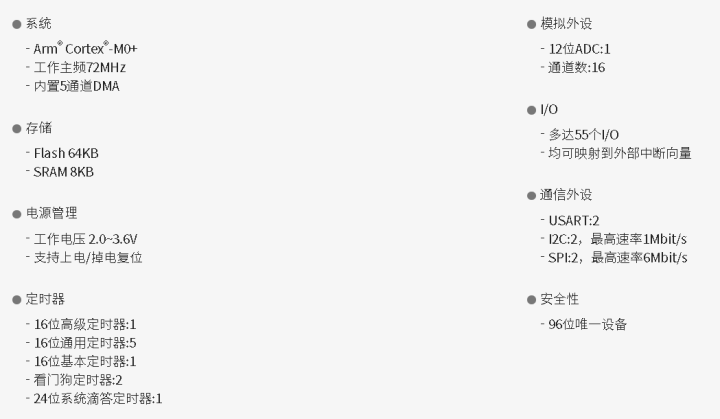

　　极海APM32E030是工业级基础拓展型MCU，在APM32F030性能基础上，实现了更高主频、更低功耗、以及更先进的模拟与通信接口。同时配置丰富的片上资源，可满足多行业的应用升级需求，特别是成本敏感型应用。可广泛应用于工业控制、智能家居、仪器仪表、可穿戴设备、医疗及手持设备、小家电、照明灯等领域。
　　下面我们来看看这颗小小的芯片ADC采样如何使用。
　　极海APM32E030——ADC单通道,实现ADC的采样与读取
　　目标：使用APM32E030芯片实现阻塞式读取ADC数值
　　程序中使用ADC1的通道2进行ADC的读取，初始化程序如下
void AD_Init(void)
{
    RCM_EnableAPB2PeriphClock(RCM_APB2_PERIPH_ADC1);
    RCM_EnableAHBPeriphClock(RCM_AHB_PERIPH_GPIOA);

        GPIO_Config_T GPIO_InitStructure;
        GPIO_InitStructure.mode = GPIO_MODE_AN;
        GPIO_InitStructure.pupd = GPIO_PUPD_NO;
        GPIO_InitStructure.pin = GPIO_PIN_2;
        GPIO_InitStructure.speed = GPIO_SPEED_50MHz;
        GPIO_Config(GPIOA, &GPIO_InitStructure);

        ADC_Reset();

        ADC_Config_T ADC_InitStructure;
        ADC_InitStructure.resolution = ADC_RESOLUTION_12B;                         //ADC数据分辨率
        ADC_InitStructure.scanDir = ADC_SCAN_DIR_UPWARD;                        //ADC扫描序列方向
        ADC_InitStructure.convMode = ADC_CONVERSION_CONTINUOUS;                //连续扫描
        ADC_InitStructure.dataAlign = ADC_DATA_ALIGN_RIGHT;                        //右对齐
        ADC_InitStructure.extTrigEdge = ADC_EXT_TRIG_EDGE_NONE;                //禁用外部触发转换模式
        ADC_InitStructure.extTrigConv = ADC_EXT_TRIG_CONV_TRG0;                //ADC外部触发转换定时器1 TRG0
        ADC_Config(&ADC_InitStructure);

        ADC_ConfigChannel(ADC_CHANNEL_2, ADC_SAMPLE_TIME_239_5);

        ADC_ReadCalibrationFactor();        //ADC 读取校准系数

    ADC_Enable();

        ADC_StartConversion();                        //开始转换
}

uint16_t AD_getvalue(void)
{
        while(ADC_ReadStatusFlag(ADC_FLAG_CC)==RESET);                //转换结束标志
        return ADC_ReadConversionValue();
}
　　此方式的ADC数值读取使用阻塞的方式，可能会阻塞主循环的其它函数，使用滑动电阻求连接ADC引脚，通过串口将采集的数据打印出来，查看是否正确
uint16_t ADvalue;
float v;

int main (void)
{
        LED_init();
        AD_Init();
        Serial_Init(115200);

        printf("APM32E030\r\n");

        while(1)
        {
                ADvalue=AD_getvalue();
                v=(float)ADvalue/4095*3.3;
                printf("ADC:%f\n",v);

                LED1_turn();
                Delay_ms(1000);

                rx_test();        //串口接收
        }
}

　　ADC单通道+中断,实现ADC采样的与读取
　　目标：使用APM32E030芯片实现中断读取ADC数值
　　程序中使用ADC1的通道2进行ADC的读取，初始化程序如下
void AD_Init(void)
{
    RCM_EnableAPB2PeriphClock(RCM_APB2_PERIPH_ADC1);
    RCM_EnableAHBPeriphClock(RCM_AHB_PERIPH_GPIOA);
        RCM_EnableAPB2PeriphClock(RCM_APB2_PERIPH_SYSCFG);

        GPIO_Config_T GPIO_InitStructure;
        GPIO_InitStructure.mode = GPIO_MODE_AN;
        GPIO_InitStructure.pupd = GPIO_PUPD_NO;
        GPIO_InitStructure.pin = GPIO_PIN_2;
        GPIO_InitStructure.speed = GPIO_SPEED_50MHz;
        GPIO_Config(GPIOA, &GPIO_InitStructure);

        ADC_Reset();

        ADC_Config_T ADC_InitStructure;
        ADC_InitStructure.resolution = ADC_RESOLUTION_12B;                         //ADC数据分辨率
        ADC_InitStructure.scanDir = ADC_SCAN_DIR_UPWARD;                        //ADC扫描序列方向
        ADC_InitStructure.convMode = ADC_CONVERSION_CONTINUOUS;                //连续扫描
        ADC_InitStructure.dataAlign = ADC_DATA_ALIGN_RIGHT;                        //右对齐
        ADC_InitStructure.extTrigEdge = ADC_EXT_TRIG_EDGE_NONE;                //禁用外部触发转换模式
        ADC_InitStructure.extTrigConv = ADC_EXT_TRIG_CONV_TRG0;                //ADC外部触发转换定时器1 TRG0
        ADC_Config(&ADC_InitStructure);

        ADC_ConfigChannel(ADC_CHANNEL_2, ADC_SAMPLE_TIME_239_5);

        /* Enable Interrupt*/
    ADC_EnableInterrupt(ADC_INT_CS);
    NVIC_EnableIRQRequest(ADC1_IRQn, 2);

        ADC_ReadCalibrationFactor();        //ADC 读取校准系数
    ADC_Enable();
        /* Wait until ADC is ready */
    while (!ADC_ReadStatusFlag(ADC_FLAG_ADRDY));
        ADC_StartConversion();                        //开始转换

}
　　只有ADC采集结束才会进入中断，将数据进行保存，此方式不阻塞主循环的其它函数，主循环通过串口将采集的数据进行打印，查看是否正确采集
uint16_t ADvalue;
float v;

int main (void)
{
        LED_init();
        Serial_Init(115200);
        AD_Init();

        printf("APM32E030\r\n");

        while(1)
        {
                v=(float)ADvalue/4095*3.3;
                printf("ADC:%f\n",v);

                LED1_turn();
                Delay_ms(1000);

                rx_test();        //串口接收
        }
}

void ADC1_IRQHandler(void)
{
    if (ADC_ReadIntFlag(ADC_INT_FLAG_CS) == SET)
    {
        ADC_ClearIntFlag(ADC_INT_FLAG_CS);
        ADvalue = ADC_ReadConversionValue();
    }
}
　　ADC多通道+DMA,实现ADC采样的与读取
　　目标：使用APM32E030芯片实现DMA读取ADC数值
　　程序中使用ADC1的通道0、1、2、3进行ADC的读取，初始化程序如下
#define ADC_CH_SIZE         4
uint16_t adcData[ADC_CH_SIZE];

void DMA_Init(void)
{
    DMA_Config_T dmaConfig;

    RCM_EnableAHBPeriphClock(RCM_AHB_PERIPH_DMA1);

    dmaConfig.peripheralAddress = ((uint32_t)ADC_BASE + 0x40);
    dmaConfig.memoryAddress = (uint32_t)&adcData;
    dmaConfig.direction = DMA_DIR_PERIPHERAL;
    dmaConfig.bufferSize = ADC_CH_SIZE;
    dmaConfig.peripheralInc = DMA_PERIPHERAL_INC_DISABLE;
    dmaConfig.memoryInc = DMA_MEMORY_INC_ENABLE;
    dmaConfig.peripheralDataSize = DMA_PERIPHERAL_DATASIZE_HALFWORD;
    dmaConfig.memoryDataSize = DMA_MEMORY_DATASIZE_HALFWORD;
    dmaConfig.circular = DMA_CIRCULAR_ENABLE;
    dmaConfig.memoryTomemory = DMA_M2M_DISABLE;
    dmaConfig.priority = DMA_PRIORITY_LEVEL_HIGHT;

    DMA_Config(DMA1_CHANNEL_1, &dmaConfig);
    DMA_Enable(DMA1_CHANNEL_1);
}

void AD_Init(void)
{
    RCM_EnableAPB2PeriphClock(RCM_APB2_PERIPH_ADC1);
    RCM_EnableAHBPeriphClock(RCM_AHB_PERIPH_GPIOA);

        GPIO_Config_T GPIO_InitStructure;
        GPIO_InitStructure.mode = GPIO_MODE_AN;
        GPIO_InitStructure.pupd = GPIO_PUPD_NO;
        GPIO_InitStructure.pin = GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3;
        GPIO_InitStructure.speed = GPIO_SPEED_50MHz;
        GPIO_Config(GPIOA, &GPIO_InitStructure);

        ADC_Reset();

        ADC_Config_T ADC_InitStructure;
        ADC_InitStructure.resolution = ADC_RESOLUTION_12B;
        ADC_InitStructure.scanDir = ADC_SCAN_DIR_UPWARD;
        ADC_InitStructure.convMode = ADC_CONVERSION_CONTINUOUS;        //连续扫描
        ADC_InitStructure.dataAlign = ADC_DATA_ALIGN_RIGHT;        //右对齐
        ADC_InitStructure.extTrigEdge = ADC_EXT_TRIG_EDGE_NONE;
        ADC_InitStructure.extTrigConv = ADC_EXT_TRIG_CONV_TRG0;
        ADC_Config(&ADC_InitStructure);

        ADC_ConfigChannel(ADC_CHANNEL_0, ADC_SAMPLE_TIME_239_5);
    ADC_ConfigChannel(ADC_CHANNEL_1, ADC_SAMPLE_TIME_239_5);
    ADC_ConfigChannel(ADC_CHANNEL_2, ADC_SAMPLE_TIME_239_5);
        ADC_ConfigChannel(ADC_CHANNEL_3, ADC_SAMPLE_TIME_239_5);

        DMA_Init();
        ADC_ReadCalibrationFactor();

        ADC_EnableDMA();
    ADC_DMARequestMode(ADC_DMA_MODE_CIRCULAR);

    ADC_Enable();

        ADC_StartConversion();
}

uint16_t AD_getvalue(uint8_t index)
{
        return adcData[index];
}

　　配置DMA进行ADC数据的搬运，我们只需要在必要的时候读取buff中的数据即可得到ADC采集的数据，主循环中通过串口将采集的数据进行打印，查看数据是否正确
uint16_t ADvalue;
float v;

int main (void)
{
        LED_init();
        Serial_Init(115200);
        AD_Init();
        printf("APM32E030\r\n");

        while(1)
        {
                ADvalue=AD_getvalue(0);
                v=(float)ADvalue/4095*3.3;
                printf("PA0ADC:%f\n",v);

                ADvalue=AD_getvalue(1);
                v=(float)ADvalue/4095*3.3;
                printf("PA1ADC:%f\n",v);

                ADvalue=AD_getvalue(2);
                v=(float)ADvalue/4095*3.3;
                printf("PA2ADC:%f\n",v);

                ADvalue=AD_getvalue(3);
                v=(float)ADvalue/4095*3.3;
                printf("PA3ADC:%f\r\n",v);

                LED1_turn();
                Delay_ms(1000);

                rx_test();        //串口接收
        }
}
　　ADC单通道+参考电压/温度,实现ADC采样的与读取
　　目标：使用APM32E030芯片实现读取ADC数值
　　程序中使用ADC1的通道16/17进行ADC的读取参考电压，初始化程序如下
#include "ad.h"                  // Device header

void AD_Init(void)
{
    RCM_EnableAPB2PeriphClock(RCM_APB2_PERIPH_ADC1);

        ADC_Reset();
//        ADC_EnableTempSensor();        //温度初始化
        ADC_EnableVrefint();        //参考电压初始化

        ADC_Config_T ADC_InitStructure;
        ADC_InitStructure.resolution = ADC_RESOLUTION_12B;                         //ADC数据分辨率
        ADC_InitStructure.scanDir = ADC_SCAN_DIR_UPWARD;                        //ADC扫描序列方向
        ADC_InitStructure.convMode = ADC_CONVERSION_CONTINUOUS;                //连续扫描
        ADC_InitStructure.dataAlign = ADC_DATA_ALIGN_RIGHT;                        //右对齐
        ADC_InitStructure.extTrigEdge = ADC_EXT_TRIG_EDGE_NONE;                //禁用外部触发转换模式
        ADC_InitStructure.extTrigConv = ADC_EXT_TRIG_CONV_TRG0;                //ADC外部触发转换定时器1 TRG0
        ADC_Config(&ADC_InitStructure);

//        ADC_ConfigChannel(ADC_CHANNEL_16, ADC_SAMPLE_TIME_239_5);
        ADC_ConfigChannel(ADC_CHANNEL_17, ADC_SAMPLE_TIME_239_5);

        ADC_ReadCalibrationFactor();        //ADC 读取校准系数

    ADC_Enable();

        ADC_StartConversion();                        //开始转换
}

void AD_getvalue(void)
{
        uint32_t reference_adc_value = 0, tsen_adc_value = 0;
        ADC_DisableTempSensor();

//        ADC_ConfigChannel(ADC_CHANNEL_16, ADC_SAMPLE_TIME_239_5);
//        ADC_StartConversion();
//        while(ADC_ReadStatusFlag(ADC_FLAG_CC)==RESET);                //转换结束标志
//        tsen_adc_value = ADC_ReadConversionValue();
//        printf("tsen_adc_value: %d\n", tsen_adc_value);


        ADC_StopConversion();
        ADC_ConfigChannel(ADC_CHANNEL_17, ADC_SAMPLE_TIME_239_5);
        ADC_StartConversion();
        while(ADC_ReadStatusFlag(ADC_FLAG_CC)==RESET);                //转换结束标志
        reference_adc_value = ADC_ReadConversionValue();
        printf("reference_adc_value: %d\n", reference_adc_value);
}

　　但是读取的结果与手册写的1.2v有出入，我读到的是1.5V，不知道哪里出了问题，中断与DMA的流程和之前的一样，都可以进行读取

　　ADC多通道+参考电压/温度,实现ADC采样的与读取
　　目标：使用APM32E030芯片实现DMA读取ADC数值
　　程序中使用ADC1的通道进行ADC的读取，初始化程序如下
#include "ad.h"                  // Device header

#define ADC_CH_SIZE         6
uint16_t adcData[ADC_CH_SIZE];

void DMA_Init(void)
{
    DMA_Config_T dmaConfig;

    RCM_EnableAHBPeriphClock(RCM_AHB_PERIPH_DMA1);

    dmaConfig.peripheralAddress = ((uint32_t)ADC_BASE + 0x40);
    dmaConfig.memoryAddress = (uint32_t)&adcData;
    dmaConfig.direction = DMA_DIR_PERIPHERAL;
    dmaConfig.bufferSize = ADC_CH_SIZE;
    dmaConfig.peripheralInc = DMA_PERIPHERAL_INC_DISABLE;
    dmaConfig.memoryInc = DMA_MEMORY_INC_ENABLE;
    dmaConfig.peripheralDataSize = DMA_PERIPHERAL_DATASIZE_HALFWORD;
    dmaConfig.memoryDataSize = DMA_MEMORY_DATASIZE_HALFWORD;
    dmaConfig.circular = DMA_CIRCULAR_ENABLE;
    dmaConfig.memoryTomemory = DMA_M2M_DISABLE;
    dmaConfig.priority = DMA_PRIORITY_LEVEL_HIGHT;

    DMA_Config(DMA1_CHANNEL_1, &dmaConfig);
    DMA_Enable(DMA1_CHANNEL_1);
}

void AD_Init(void)
{
    RCM_EnableAPB2PeriphClock(RCM_APB2_PERIPH_ADC1);
    RCM_EnableAHBPeriphClock(RCM_AHB_PERIPH_GPIOA);

        GPIO_Config_T GPIO_InitStructure;
        GPIO_InitStructure.mode = GPIO_MODE_AN;
        GPIO_InitStructure.pupd = GPIO_PUPD_NO;
        GPIO_InitStructure.pin = GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3;
        GPIO_InitStructure.speed = GPIO_SPEED_50MHz;
        GPIO_Config(GPIOA, &GPIO_InitStructure);

        ADC_Reset();
        ADC_EnableTempSensor();
        ADC_EnableVrefint();

        ADC_Config_T ADC_InitStructure;
        ADC_InitStructure.resolution = ADC_RESOLUTION_12B;
        ADC_InitStructure.scanDir = ADC_SCAN_DIR_UPWARD;
        ADC_InitStructure.convMode = ADC_CONVERSION_CONTINUOUS;        //连续扫描
        ADC_InitStructure.dataAlign = ADC_DATA_ALIGN_RIGHT;        //右对齐
        ADC_InitStructure.extTrigEdge = ADC_EXT_TRIG_EDGE_NONE;
        ADC_InitStructure.extTrigConv = ADC_EXT_TRIG_CONV_TRG0;
        ADC_Config(&ADC_InitStructure);

        ADC_ConfigChannel(ADC_CHANNEL_0, ADC_SAMPLE_TIME_239_5);
    ADC_ConfigChannel(ADC_CHANNEL_1, ADC_SAMPLE_TIME_239_5);
    ADC_ConfigChannel(ADC_CHANNEL_2, ADC_SAMPLE_TIME_239_5);
        ADC_ConfigChannel(ADC_CHANNEL_3, ADC_SAMPLE_TIME_239_5);
        ADC_ConfigChannel(ADC_CHANNEL_16, ADC_SAMPLE_TIME_239_5);
        ADC_ConfigChannel(ADC_CHANNEL_17, ADC_SAMPLE_TIME_239_5);


        DMA_Init();
        ADC_ReadCalibrationFactor();

        ADC_EnableDMA();
    ADC_DMARequestMode(ADC_DMA_MODE_CIRCULAR);

    ADC_Enable();

        ADC_StartConversion();
}

uint16_t AD_getvalue(uint8_t index)
{
        return adcData[index];
}


　　将每个通道保存到buff中，进行读取即可
uint16_t ADvalue;
float v;

int main (void)
{
        LED_init();
        Serial_Init(115200);
        AD_Init();
        printf("APM32E030\r\n");

        while(1)
        {
                ADvalue=AD_getvalue(0);
                v=(float)ADvalue/4095*3.3;
                printf("PA0ADC:%f\n",v);

                ADvalue=AD_getvalue(1);
                v=(float)ADvalue/4095*3.3;
                printf("PA1ADC:%f\n",v);

                ADvalue=AD_getvalue(2);
                v=(float)ADvalue/4095*3.3;
                printf("PA2ADC:%f\n",v);

                ADvalue=AD_getvalue(3);
                v=(float)ADvalue/4095*3.3;
                printf("PA3ADC:%f\r\n",v);

                ADvalue=AD_getvalue(4);
                printf("TempSensor:%d\r\n",ADvalue);

                ADvalue=AD_getvalue(5);
                printf("Vref:%d\r\n",ADvalue);

                LED1_turn();
                Delay_ms(1000);

                rx_test();        //串口接收
        }
}
　　以上关于极海APM32E030芯片ADC的使用介绍就这些，对于基准电压的采集，后续再同步更新。如需了解极海APM32E030芯片相关资源，可联系极海代理商-联科芯微电子，联系电话：15994707769，LEO WANG。
